了解公司动态及行业资讯
搪瓷反应釜的局部损坏用适当的耐磨防腐涂层修补是简单可行的办法。该厂选用的高温搪瓷修补剂,它是由超细陶瓷粉与改性增韧耐热树脂进行复合得到的高性能耐磨抗蚀聚合材料。专用于搪瓷反应釜衬里破损的修补和防护,可有效抵御酸(含氢氟酸)、碱及物料的侵蚀和冲刷磨损。
产品特性:
1、与金属、搪瓷基材具有很高的结合强度;
2、耐高温, 耐腐蚀,耐冲刷。
3、与金属搪瓷热膨胀系数一致。
搪瓷修补剂的使用方法:
1. 表面处理:对需处理部位进行粗化处理,角磨机打磨或喷砂等;对粗化处理过的表面进行清洗;处理过的表面应是粗化的干燥新鲜基材表面,并且应无油污、无粉尘。
2. 配制:按重量比5∶1将A、B两组份混合均匀,并在30min内用完。气温过低时可将A组分适当加热以降低粘度便于配置。
3. 涂敷:合适的涂层厚度是1~3mm。将混合好的材料逐层涂敷于待修部位,第一层要压实,使之与基材充分浸润;涂层涂到尺寸后表层要修平整。
4. 固化:25℃固化24小时可投入使用(如能加热到120℃保温4小时,可提高综合性能的30%),温度低于10℃时应采用加热或延长固化时间来促进固化(冬天施工可在夹套内通蒸汽或加热导热油使温度升高到100℃以上保温固化)。

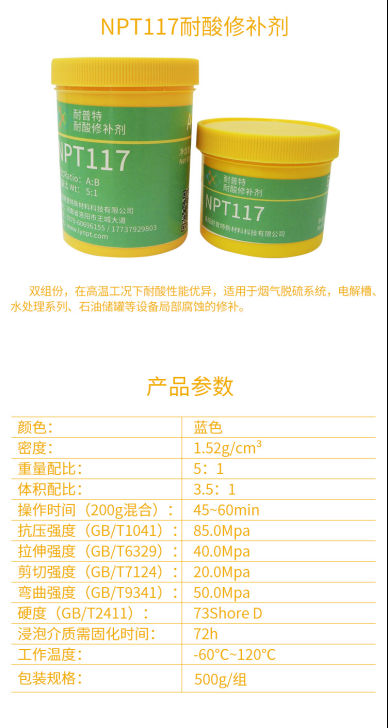

推荐产品:NPT-117耐酸修补剂
包装规格:500g/套
下一篇:反应釜装置损坏如何修复
